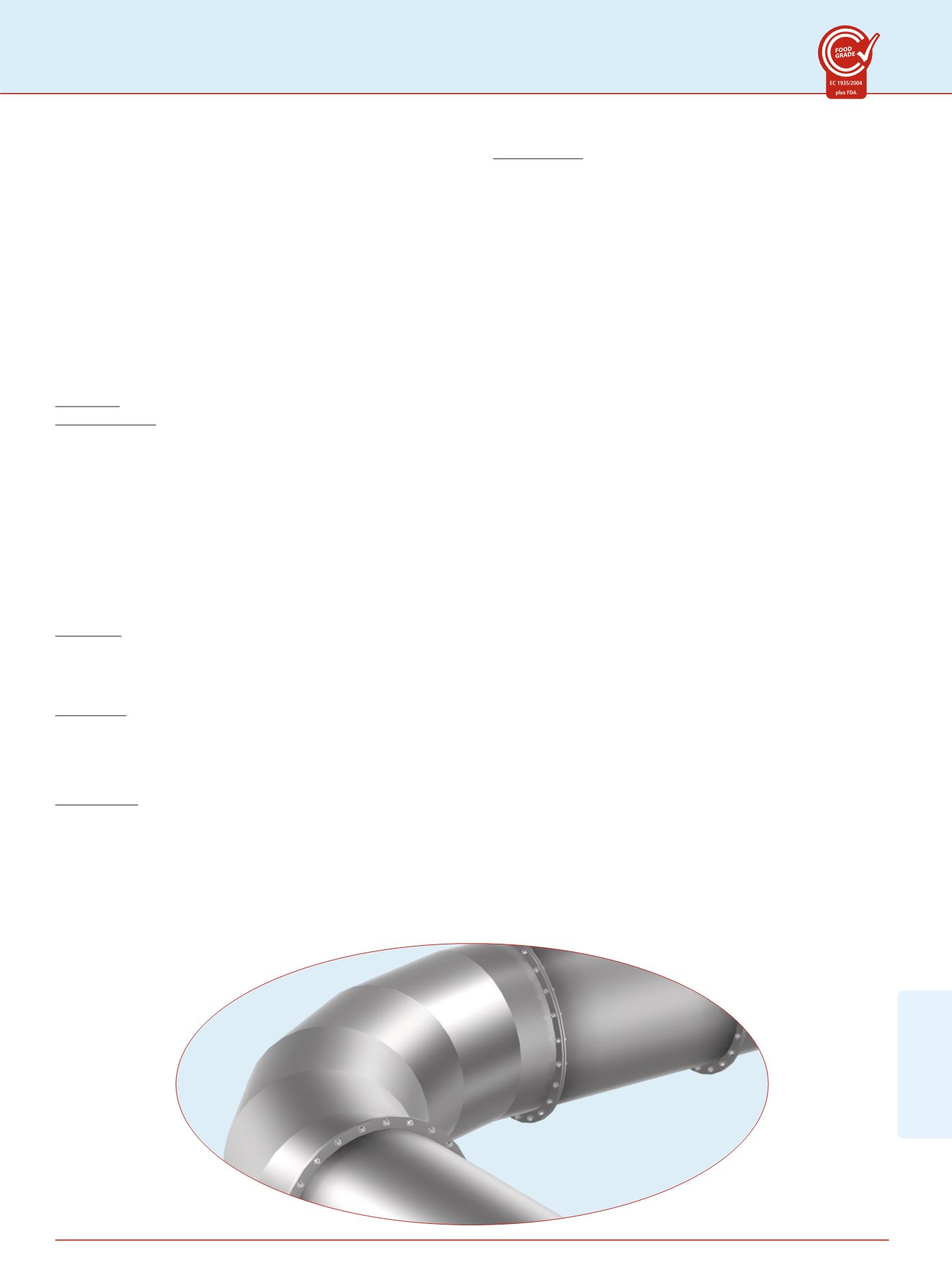

JACOB-Flansch-System mit 10 mm Bördel und Flanschen nach DIN 24154, T2
149
DN 350–1250 mm:
Standardausführung mit Losflanschen.
Ausführung in Edelstahl mit verzinkten Losflanschen.
Mit V2ALosflanschen gegen Mehrpreis.
Oberfläche Chromnickelstahl gestrahlt.
DN 900–1250 mm
mit Losflanschen werden nur für den Einsatz im Luftbereich
empfohlen. Für höhere Anforderungen an die Dichtigkeit empfehlen wir ab DN 900 mm
angeschweißte Flansche.
Auch mit angeschweißten Flanschen statt mit Losflansch erhältlich – Preis auf Anfrage.
Erdungslaschen auf Wunsch.
DN 1400–1600 mm:
Standardausführung in 3 mm Wandstärke mit angeschweißten
Flanschen.
Chromnickelstahl: gebeizt und passiviert.
Weitere Durchmesser auf Anfrage.
Werkstoffe:
Normalstahl: Werkstoff DC 04 (ST 1403), DC 01 (ST 1203), S 235 (ST 37)
Pulverbeschichtung:
Gepulvert innen und außen (DN 60– 630 mm).
Die Pulverbeschichtung ist elektrostatisch ableitfähig.
Alle verwendeten Rohstoffe unserer Standardpulverbeschichtung in Anlehnung an
Farbton RAL 7032 (kieselgrau) erfüllen die FDAAnforderungen für den direkten
Kontakt mit Lebensmitteln (z. B. Bestimmung 21 CFR175.300 „Resinious and polymeric
coatings“).
Schichtstärke außen: Pulvergrundierung mit einer Auftragsstärke von durchschnittlich
55 μm.
Temperaturbeständigkeit: Von 60 °C bis +120 °C nahezu stabile Pulverlackeigen
schaften.
Schichtdicke innen: Optisch deckend. Die Innenbeschichtung ist grundsätzlich nur
aufgetragen, um einen temporären Korrosionsschutz unter Lagerund Transport
bedingungen bis zum Einbau der Produkte zu erreichen.
Grundierung:
Grundierung innen und außen, in Anlehnung an Farbton RAL 7032 (kieselgrau).
Grundierte Oberflächenqualität ist im Katalog gekennzeichnet.
Durchmesser > 630 mm sind im Standard grundiert. Auf Anfrage auch pulver
beschichtet.
Endlackierung Rohr- und Formteile (RAL Farbskala, außen, auf Nachfrage)
Mehr als 3.000 Farbund Effektvarianten. Sonderfarben sowie Strukturlacke bis zum
Durchmesserbereich 630 mm auf Anfrage gepulvert lieferbar.
Gesamtschichtstärke (einschließlich Grundierung): zirka 80 μm.
Elektrostatische Ableitfähigkeit aufpreispflichtig auf Nachfrage.
Alternative Spritzlackierung auf Nachfrage erhältlich.
Feuerverzinkung nach DIN EN ISO 1461:
Durchschnittliche Schichtdicken (Mindestwerte) sind von der Materialdicke des Stahls
abhängig: < 1,5 mm: 45 μm,
≥
1,5 mm bis
≤
3 mm: 55 μm, > 3mm bis
≤
6 mm: 70 μm.
Temperaturbeständig bis 200 °C.
Verzinkung nach DIN 50961. Schichtstärke ca. 10 μm.
Temperaturbeständig bis 120 °C.
Chromnickelstahl: Werkstoff 1.4301, AISI 304 (X5CrNi1810)
Oberfläche CrNigestrahlt, temperaturbeständig bis 300 °C.
JACOB Edelstahlprodukte aus den Werkstoffen 1.4301, 1.4571 oder vergleichbare
entsprechen den Kriterien, die in den „EUGuidelines on metals, alloys used as food
contact materials (13.02.2002) des Europarates beschrieben sind. Sie sind je nach Grad
der korrosiven Belastung für den Kontakt mit Lebensmitteln geeignet und zugelassen.
Standardmäßig sind die aufgeführten Teile aus Chromnickelstahl mit Losflanschen aus
Normalstahl feuerverzinkt versehen.
Flansche in EdelstahlAusführung gegen Mehrpreis lieferbar.
Die Durchmesser 350– 1250 mm werden im Standard mit Losflanschen geliefert.
Größer 1250 mm mit angeschweißten Flanschen.
Alle Edelstahlteile größer DN 1250 mm in gebeizter und passivierter Ausführung.
Sonderausführungen in Werkstoffen 1.4571, AISI 316Ti (X6CrNiMoTi17122)
mit Flanschen aus Chromnickelstahl, Oberfläche gebeizt und passiviert,
gegen Aufpreis möglich.
Wandstärken:
Rohre:
1 mm für lufttechnische Anlagen bis 100 mbar Überdruck einsetzbar.
2 mm Rohre bis DN 800, explosionsdruckstoßfest bis 3 bar.
3 mm Rohre auf Anfrage, 3 mm Chromnickelstahl nur mit angeschweißten Flanschen
lieferbar.
Formteile:
1,5 mm, 2 mm und 3 mm Wandstärke.
3 mm auf Anfrage, 3 mm Chromnickelstahl nur mit angeschweißten Flanschen lieferbar.
Toleranzen:
Rohrdurchmesser und Rundheit nach DIN EN 102961.
Längen und Winkelmaße gem. DIN ISO 27681, Toleranzklasse V.
Ausnahme: Segmente und Übergangsstücke unter Neigung Winkeltoleranz = ± 1°.
Explosionsdruckstoßfest bis 3 bar Überdruck zertifiziert:
Rohre
2 mm stark bis Ø 800 mm
Segmente 5° bis 45°
2 mm stark bis Ø 800 mm
Rohrbogen 30° bis 90°
2 mm stark bis Ø 800 mm
TStücke
2 mm stark bis Ø 500 mm, 3 mm stark bis Ø 800 mm
Gabelstücke 30° und 45°
2 mm stark bis Ø 500 mm, 3 mm stark bis Ø 630 mm
Konusstücke
2 mm stark bis Ø 630 mm, 3 mm stark bis Ø 800 mm
Hosenrohre 60°
2 mm stark bis Ø 500 mm, 3 mm stark bis Ø 800 mm
Hosenrohre 90°
3 mm stark bis Ø 630 mm
Drosselklappen über Ø 300 mm sind zur Zeit noch nicht von einem unabhängigen
Fachinstitut auf Druckstoßfestigkeit geprüft worden, interne Wasserdruckproben
ergaben jedoch bis Ø 630 mm bei 2 mm Wandstärke eine ausreichende Festigkeit.
Drosselklappen über Ø 300 mm sind nur nach außen, nicht innerhalb des Rohrsystems
druckstoßfest.
Druckstoßfeste Reinigungsrohre sind nicht lieferbar, alternativ könnten Kontrollrohre
(Öffnungsdurchmesser 115 mm) bis 630 mm Rohrdurchmesser in Sonderausführung
geliefert werden.
