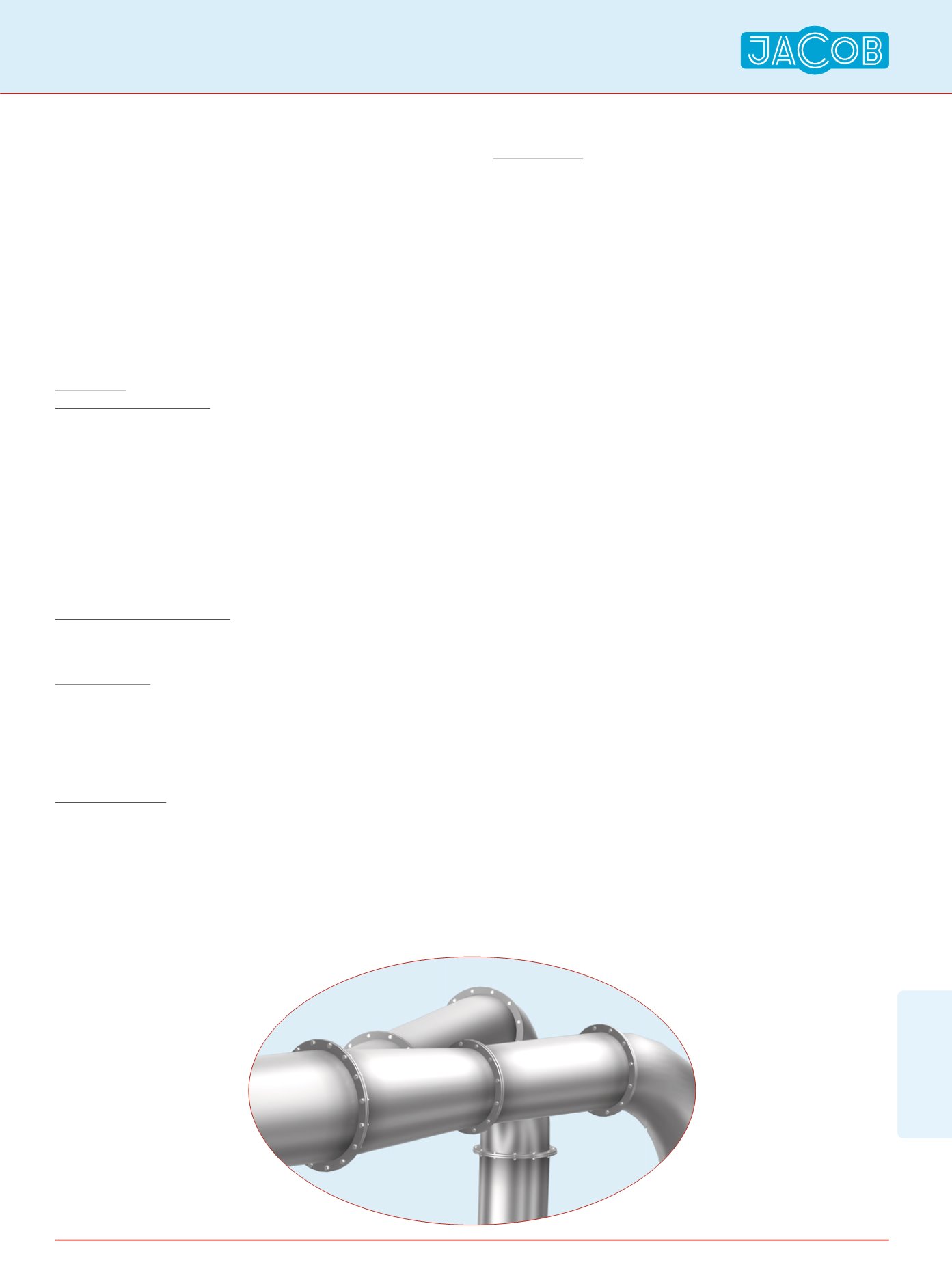

Système de bride JACOB avec collet de 10 mm et brides suivant DIN 24154, T2
Standard :
diamètre DN 350–1250
avec brides tournantes.
Standard acier inoxydable : avec brides tournantes galvanisées.
Version avec brides tournantes en acier inoxydable avec supplément.
Surface CeNi microbillé.
DN 900–1250 mm
avec brides tournantes sont seulement recommandés pour
une utilisation dans dépoussiérage et évacuation d´air. En cas d'exigences élevées
en ce qui concerne l'étanchéité, nous vous recommandons, à partir de DN 900 mm,
les modèles avec bride soudée.
Egalment disponible avec bride fixe à la place avec bride tournante – sur demande.
Pattes pour mise à la terre sur demande.
Standard :
diamètre DN 1400–1600
avec épaisseur de 3 mm et bride soudée.
Acier inoxydable : Surface décapée et passive.
D‘autres diamètres sur demande.
Matériau :
Acier normal : matériau DC 04 (ST 1403), DC 01 (ST 1203), S 235 (ST 37)
Revêtement par pulvérisation :
Pulvérisation à l’intérieur et à l’extérieur (DN 60– 630 mm).
Le revêtement par pulvérisation est à dissipation électrostatique.
Tous les matériaux utilisés pour notre revêtement par pulvérisation standard en
référence à la teinte RAL 7032 (gris silex) répondent aux exigences FDA pour un
contact direct avec les denrées alimentaires (par ex. la spécification 21 CFR175
revêtements polymères et en résine).
Épaisseur de couche externe : couche primaire par pulvérisation avec une épaisseur
d'application de 55 μm en moyenne.
Résistance aux températures : Propriétés de la peinture quasiment stables de 60 °C à
+120 °C
Épaisseur de couche interne : couche couvrante optique. Le revêtement interne n'est
requis que pour obtenir une protection anticorrosion temporaire dans des conditions
de stockage et de transport jusqu'au montage des produits.
Peinture (Peinture par projection) :
Couche primaire interne et externe, en référence à la teinte RAL 7032 (gris silex).
La qualité de la surface peinte est indiquée dans le catalogue. Les diamètres > 630 mm
sont peints en version standard. Revêtement par pulvérisation possible sur demande.
Vernis à l’extérieur des tuyaux et pièces de forme avec des couleurs de la série
RAL, à l `exterieur, (sur demande).
Plus de 3000 variantes de couleurs et d’effets, de couleurs exclusives et de laques à
structure livrables sur demande en pulvérisation, et ce jusqu’à un diamètre maximal de
630 mm.
Épaisseur de couche totale (y compris couche primaire) : env. 80 μm.
Dissipation des charges électrostatiques disponibles sur demande.
Peinture alternative disponible sur demande.
Galvanisation à chaud selon la norme DIN EN ISO 1461 :
L’épaisseur moyenne du revêtement (valeur minimale) dépend de l’épaisseur du maté
riau en acier :< 1,5 mm : 45 μm,
≥
1,5 mm à
≤
3 mm : 55 μm,
≥
3mm mm à
≤
6 mm :
70 μm. Résistance aux températures jusqu’à 200 °C.
Galvanisation selon la norme DIN 50961. Résistance du revêtement : environ 10 μm.
Résistance aux températures jusqu’à 120 °C.
Acier inoxydable : matériau 1.4301, AISI 304 (X5CrNi1810)
Surface CrNimicrobillé, résistance à des températures jusqu‘à 300 °C.
Les produits JACOB en acier inoxydable fabriqués à partir des matériaux 1.4301,
1.4571 ou autres matériaux similaires correspondent aux critères dictés par le Conseil
de l’Europe dans les « Directives Européennes sur les métaux et les alliages utilisés en
contact de denrées alimentaires (13.02.2002) ». Ces produits sont, selon le degré de
corrosion, appropriés et autorisés à être en contact alimentaire.
Les pièces en acier inoxydables sont fournies en version standard avec des brides
tournantes en acier ordinaire galvanisé à chaud.
Brides en version acier inoxydable disponibles avec supplément.
Standard : diamètre DN 350– 1250 mm avec épaisseur de 2 mm et brides tournante.
> DN 1250 mm avec bride fixe.
Acier inoxydable > DN 1250 mm: Surface décapée et passivée
Versions spéciales exécutées en matériau 1.4571, AISI 316Ti (X6CrNiMoTi17122)
avec brides en version acier inoxydable, surface décapée et passivée, possible avec
supplément.
Epaisseurs :
Tuyaux :
1,5 mm pour installations techniques de ventilation avec surpression jusqu’à 100 mbar.
2 mm tuyaux DN 800, résistance à la surpression jusqu‘a 3 bar.
3 mm tuyaux sur demande, acier inoxydable 3 mm uniquement disponible avec brides
soudées.
Pièces de forme :
Épaisseurs de 1,5 mm, 2 mm et 3 mm.
3 mm sur demande, acier inoxydable 3 mm uniquement disponible avec brides soudées.
Tolérances :
Diamètre et rondeur suivant DIN EN 102961.
Longueur et angle suivant DIN ISO 27681, classe de tolérance V.
Exception : secteurs et trémies de liaison carre rond sous inclinaison,
tolérance d’angle = ±1°.
Résistance contre la surpression jusqu‘à une surpression de 3 bar :
Tuyaux
2 mm d‘épaisseur jusqu’à Ø 800 mm
Secteurs 5° jusqu’à 45°
2 mm d‘épaisseur jusqu’à Ø 800 mm
Coudes 30° jusqu’à 90°
2 mm d‘épaisseur jusqu’à Ø 800 mm
Pièces en T
2 mm d‘épaisseur jusqu’à Ø 500 mm, 3 mm d‘épaisseur jusqu’à Ø 800 mm
Culottes droites 30° et 45°
2 mm d‘épaisseur jusqu’à Ø 500 mm, 3 mm d‘épaisseur jusqu’à Ø 630 mm
Réductions
2 mm d‘épaisseur jusqu’à Ø 630 mm, 3 mm d‘épaisseur jusqu’à Ø 800 mm
Culottes symétriques 60°
2 mm d‘épaisseur jusqu’à Ø 500 mm, 3 mm d‘épaisseur jusqu’à Ø 800 mm
Culottes symétriques 90°
3 mm d‘épaisseur jusqu’à Ø 630 mm
Les vannes à clapet d‘un diamètre supérieur à 300 mm n‘ont pas encore été testées par
un organisme qualifié indépendant quant à leur résistance à la surpression, mais des
essais internes à la pression d‘eau jusqu‘à Ø 630 mm et avec une épaisseur de 2 mm
ont montré une résistance suffisante. Les vannes à clapets > Ø 300 mm sont seulement
résistants vers l‘extérieur, mais pas à l‘intérieur de la tuyauterie.
Nous ne pouvons pas fournir de tuyaux de nettoyage résistants à la surpression, mais
des tuyaux d‘inspection (diamètre d‘ouverture 115 mm) jusqu‘à un diamètre de tuyau
de 630 mm sont alternativement disponibles en tant que version spéciale.
